Hierros

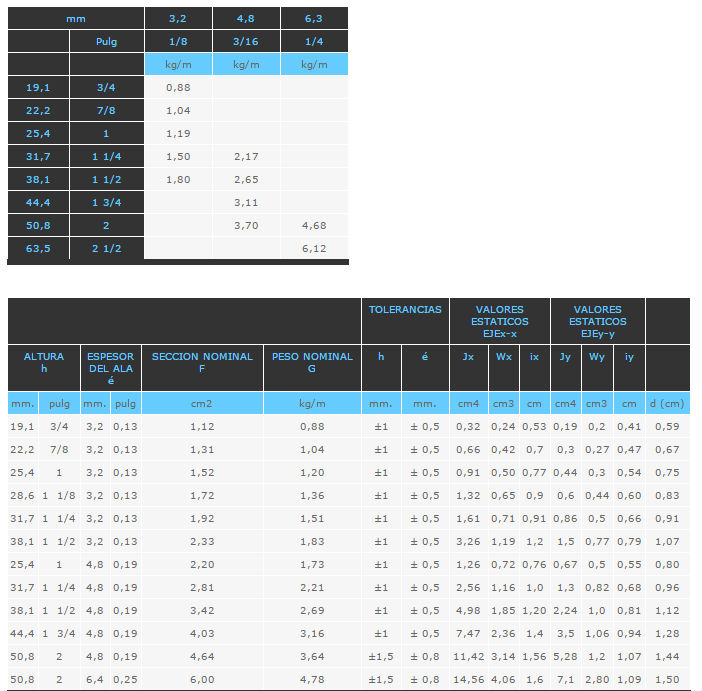

T
mm 3,2 4,8 6,3
Pulg 1/8 3/16 1/4
kg/m kg/m kg/m
19,1 3/4 0,88
22,2 7/8 1,04
25,4 1 1,19
31,7 1 1/4 1,50 2,17
38,1 1 1/2 1,80 2,65
44,4 1 3/4   3,11
50,8 2   3,70 4,68
63,5 2 1/2     6,12


  TOLERANCIAS VALORES
ESTATICOS
EJEx-x		 VALORES
ESTATICOS
EJEy-y
ALTURA
h		 ESPESOR
DEL ALA
é		 SECCION NOMINAL
F		 PESO NOMINAL
G		 h é Jx Wx ix Jy Wy iy
mm. pulg mm. pulg cm2 kg/m mm. mm. cm4 cm3 cm cm4 cm3 cm d (cm)
19,1 3/4 3,2 0,13 1,12 0,88 ±1 ± 0,5 0,32 0,24 0,53 0,19 0,2 0,41 0,59
22,2 7/8 3,2 0,13 1,31 1,04 ±1 ± 0,5 0,66 0,42 0,7 0,3 0,27 0,47 0,67
25,4 1 3,2 0,13 1,52 1,20 ±1 ± 0,5 0,91 0,50 0,77 0,44 0,3 0,54 0,75
28,6 1  1/8 3,2 0,13 1,72 1,36 ±1 ± 0,5 1,32 0,65 0,9 0,6 0,44 0,60 0,83
31,7 1  1/4 3,2 0,13 1,92 1,51 ±1 ± 0,5 1,61 0,71 0,91 0,86 0,5 0,66 0,91
38,1 1  1/2 3,2 0,13 2,33 1,83 ±1 ± 0,5 3,26 1,19 1,2 1,5 0,77 0,79 1,07
25,4 1 4,8 0,19 2,20 1,73 ±1 ± 0,5 1,26 0,72 0,76 0,67 0,5 0,55 0,80
31,7 1  1/4 4,8 0,19 2,81 2,21 ±1 ± 0,5 2,56 1,16 1,0 1,3 0,82 0,68 0,96
38,1 1  1/2 4,8 0,19 3,42 2,69 ±1 ± 0,5 4,98 1,85 1,20 2,24 1,0 0,81 1,12
44,4 1  3/4 4,8 0,19 4,03 3,16 ±1 ± 0,5 7,47 2,36 1,4 3,5 1,06 0,94 1,28
50,8 2 4,8 0,19 4,64 3,64 ±1,5 ± 0,8 11,42 3,14 1,56 5,28 1,2 1,07 1,44
50,8 2 6,4 0,25 6,00 4,78 ±1,5 ± 0,8 14,56 4,06 1,6 7,1 2,80 1,09 1,50

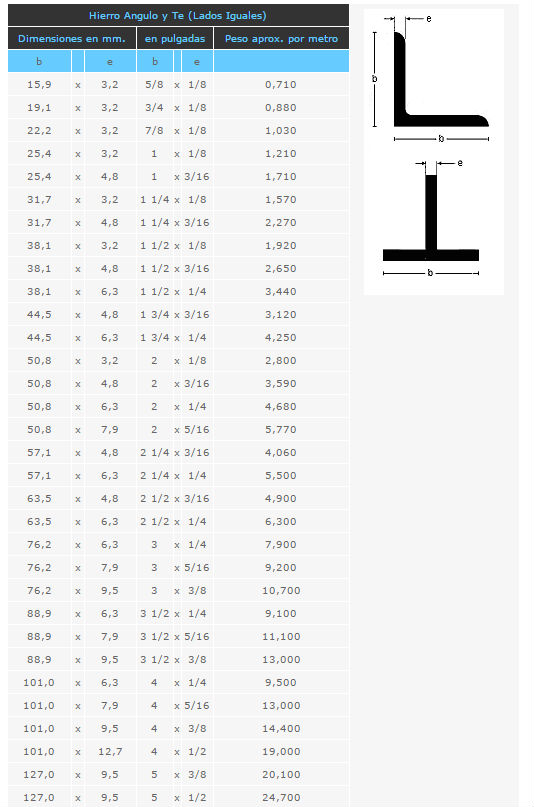

Angulos
Hierro Angulo y Te (Lados Iguales)
Dimensiones en mm. en pulgadas Peso aprox. por metro
b e b e
15,9 x 3,2 5/8 x 1/8 0,710
19,1 x 3,2 3/4 x 1/8 0,880
22,2 x 3,2 7/8 x 1/8 1,030
25,4 x 3,2 1 x 1/8 1,210
25,4 x 4,8 1 x 3/16 1,710
31,7 x 3,2 1 1/4 x 1/8 1,570
31,7 x 4,8 1 1/4 x 3/16 2,270
38,1 x 3,2 1 1/2 x 1/8 1,920
38,1 x 4,8 1 1/2 x 3/16 2,650
38,1 x 6,3 1 1/2 x 1/4 3,440
44,5 x 4,8 1 3/4 x 3/16 3,120
44,5 x 6,3 1 3/4 x 1/4 4,250
50,8 x 3,2 2 x 1/8 2,800
50,8 x 4,8 2 x 3/16 3,590
50,8 x 6,3 2 x 1/4 4,680
50,8 x 7,9 2 x 5/16 5,770
57,1 x 4,8 2 1/4 x 3/16 4,060
57,1 x 6,3 2 1/4 x 1/4 5,500
63,5 x 4,8 2 1/2 x 3/16 4,900
63,5 x 6,3 2 1/2 x 1/4 6,300
76,2 x 6,3 3 x 1/4 7,900
76,2 x 7,9 3 x 5/16 9,200
76,2 x 9,5 3 x 3/8 10,700
88,9 x 6,3 3 1/2 x 1/4 9,100
88,9 x 7,9 3 1/2 x 5/16 11,100
88,9 x 9,5 3 1/2 x 3/8 13,000
101,0 x 6,3 4 x 1/4 9,500
101,0 x 7,9 4 x 5/16 13,000
101,0 x 9,5 4 x 3/8 14,400
101,0 x 12,7 4 x 1/2 19,000
127,0 x 9,5 5 x 3/8 20,100
127,0 x 9,5 5 x 1/2 24,700

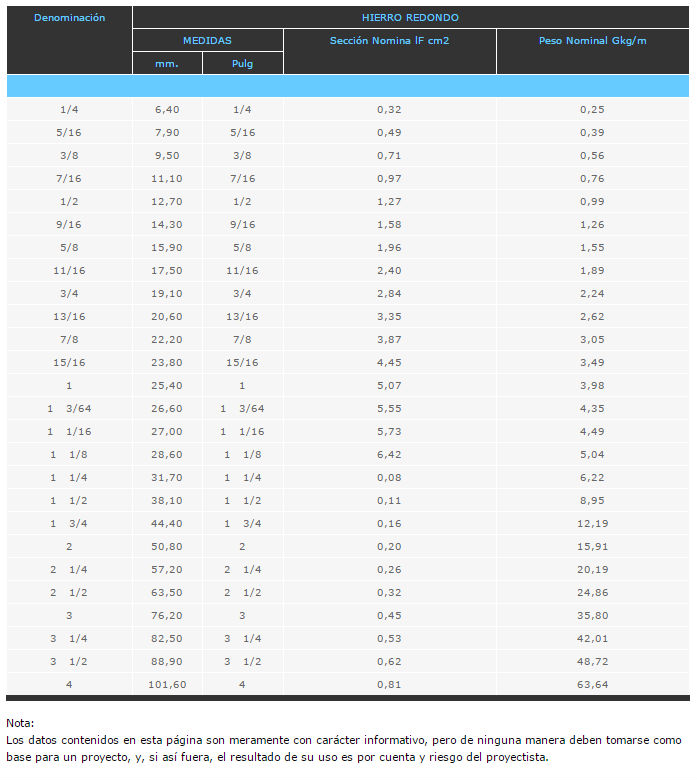

Redondo
Denominación HIERRO REDONDO
MEDIDAS Sección Nomina lF cm2 Peso Nominal Gkg/m
mm. Pulg

1/4 6,40 1/4 0,32 0,25
5/16 7,90 5/16 0,49 0,39
3/8 9,50 3/8 0,71 0,56
7/16 11,10 7/16 0,97 0,76
1/2 12,70 1/2 1,27 0,99
9/16 14,30 9/16 1,58 1,26
5/8 15,90 5/8 1,96 1,55
11/16 17,50 11/16 2,40 1,89
3/4 19,10 3/4 2,84 2,24
13/16 20,60 13/16 3,35 2,62
7/8 22,20 7/8 3,87 3,05
15/16 23,80 15/16 4,45 3,49
1 25,40 1 5,07 3,98
1   3/64 26,60 1   3/64 5,55 4,35
1   1/16 27,00 1   1/16 5,73 4,49
1   1/8 28,60 1   1/8 6,42 5,04
1   1/4 31,70 1   1/4 0,08 6,22
1   1/2 38,10 1   1/2 0,11 8,95
1   3/4 44,40 1   3/4 0,16 12,19
2 50,80 2 0,20 15,91
2   1/4 57,20 2   1/4 0,26 20,19
2   1/2 63,50 2   1/2 0,32 24,86
3 76,20 3 0,45 35,80
3   1/4 82,50 3   1/4 0,53 42,01
3   1/2 88,90 3   1/2 0,62 48,72
4 101,60 4 0,81 63,64

Nota:
Los datos contenidos en esta página son meramente con carácter informativo, pero de ninguna manera deben tomarse como base para un proyecto, y, si así fuera, el resultado de su uso es por cuenta y riesgo del proyectista.

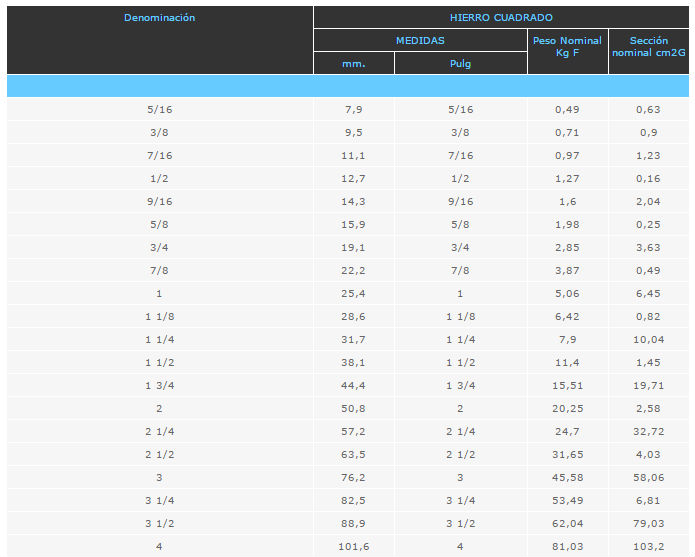

Cuadrado
Denominación HIERRO CUADRADO
MEDIDAS Peso Nominal
Kg F		 Sección nominal cm2G
mm. Pulg

5/16 7,9 5/16 0,49 0,63
3/8 9,5 3/8 0,71 0,9
7/16 11,1 7/16 0,97 1,23
1/2 12,7 1/2 1,27 0,16
9/16 14,3 9/16 1,6 2,04
5/8 15,9 5/8 1,98 0,25
3/4 19,1 3/4 2,85 3,63
7/8 22,2 7/8 3,87 0,49
1 25,4 1 5,06 6,45
1 1/8 28,6 1 1/8 6,42 0,82
1 1/4 31,7 1 1/4 7,9 10,04
1 1/2 38,1 1 1/2 11,4 1,45
1 3/4 44,4 1 3/4 15,51 19,71
2 50,8 2 20,25 2,58
2 1/4 57,2 2 1/4 24,7 32,72
2 1/2 63,5 2 1/2 31,65 4,03
3 76,2 3 45,58 58,06
3 1/4 82,5 3 1/4 53,49 6,81
3 1/2 88,9 3 1/2 62,04 79,03
4 101,6 4 81,03 103,2

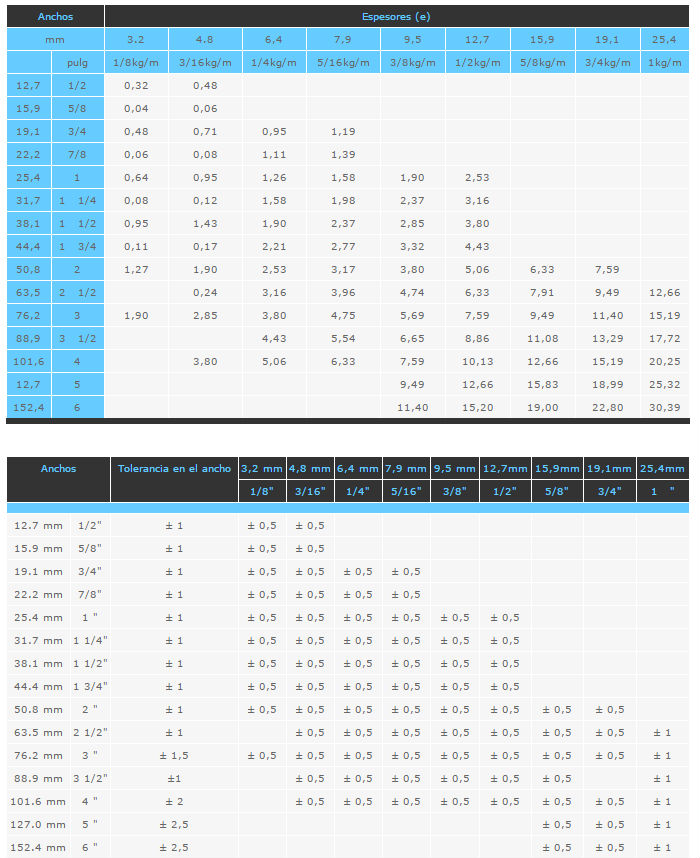

Planchuela
Anchos Espesores (e)
mm 3.2 4.8 6,4 7,9 9,5 12,7 15,9 19,1 25,4
  pulg 1/8kg/m 3/16kg/m 1/4kg/m 5/16kg/m 3/8kg/m 1/2kg/m 5/8kg/m 3/4kg/m 1kg/m
12,7 1/2 0,32 0,48
15,9 5/8 0,04 0,06
19,1 3/4 0,48 0,71 0,95 1,19
22,2 7/8 0,06 0,08 1,11 1,39
25,4 1 0,64 0,95 1,26 1,58 1,90 2,53
31,7 1   1/4 0,08 0,12 1,58 1,98 2,37 3,16
38,1 1   1/2 0,95 1,43 1,90 2,37 2,85 3,80
44,4 1   3/4 0,11 0,17 2,21 2,77 3,32 4,43
50,8 2 1,27 1,90 2,53 3,17 3,80 5,06 6,33 7,59
63,5 2   1/2   0,24 3,16 3,96 4,74 6,33 7,91 9,49 12,66
76,2 3 1,90 2,85 3,80 4,75 5,69 7,59 9,49 11,40 15,19
88,9 3   1/2     4,43 5,54 6,65 8,86 11,08 13,29 17,72
101,6 4   3,80 5,06 6,33 7,59 10,13 12,66 15,19 20,25
12,7 5         9,49 12,66 15,83 18,99 25,32
152,4 6         11,40 15,20 19,00 22,80 30,39


Anchos Tolerancia en el ancho 3,2 mm 4,8 mm 6,4 mm 7,9 mm 9,5 mm 12,7mm 15,9mm 19,1mm 25,4mm
1/8" 3/16" 1/4" 5/16" 3/8" 1/2" 5/8" 3/4" 1   "
12.7 mm 1/2" ± 1 ± 0,5 ± 0,5
15.9 mm 5/8" ± 1 ± 0,5 ± 0,5
19.1 mm 3/4" ± 1 ± 0,5 ± 0,5 ± 0,5 ± 0,5
22.2 mm 7/8" ± 1 ± 0,5 ± 0,5 ± 0,5 ± 0,5
25.4 mm 1 " ± 1 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5
31.7 mm 1 1/4" ± 1 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5
38.1 mm 1 1/2" ± 1 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5
44.4 mm 1 3/4" ± 1 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5
50.8 mm 2 " ± 1 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5
63.5 mm 2 1/2" ± 1   ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 1
76.2 mm 3 " ± 1,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 1
88.9 mm 3 1/2" ±1   ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5   ± 1
101.6 mm 4 " ± 2   ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 1
127.0 mm 5 " ± 2,5             ± 0,5 ± 0,5 ± 1
152.4 mm 6 " ± 2,5             ± 0,5 ± 0,5 ± 1
